PXA30

鉄鋼

PXA30の特徴

PXA30は、PX5の改良鋼です。納入時硬さ30〜33HRC、SCM系の溶接性に優れたプラスチック金型用鋼です。

被削性、シボ加工性、放電加工性に優れています。



PXA30は、大同特殊鋼株式会社の商品名です。

プラスチック金型・プレス金型用鋼における同等品は以下の対照表をご参照ください。(双葉電子工業調べ)

プラスチック金型用鋼ブランド対照表

使用時の硬さ 相当規格 双葉規格品 材料メーカー
日立金属 大同特殊鋼 日本高周波鋼業
33 JIS:SCM(改)

AISI:P20

DIN:<溶接性良好>

HPM7PXA30 HPM7 PXA30 KPM30



プレス金型用鋼ブランド対照表

使用時の硬さ 相当規格 双葉規格品 材料メーカー
日立金属 大同特殊鋼 日本高周波鋼業
33 JIS:SCM(改)

AISI:P20

DIN:<溶接性良好>

HPM7PXA30 HPM7 PXA30 KPM30





PXA30の諸特性

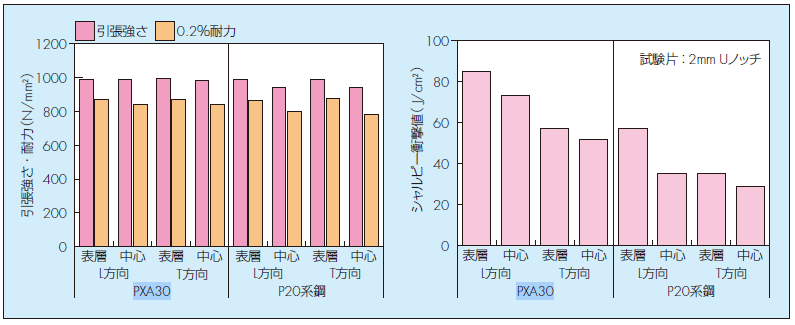

機械的特性



熱膨張係数

熱膨張係数 /(×10^{-6}/℃/)
30~100℃ 30~200℃ 30~300℃ 30~400℃ 30~600℃
11.9 12.7 13.1 13.5 14.1



熱伝導率

熱伝導率 W/(m・℃)(cal/cm・sec・℃)
20℃ 100℃ 200℃ 300℃ 400℃
34.7
(0.083)
34.8
(0.083)
34.6

(0.083)

34.5
(0.082)
34.0
(0.081)



縦弾性係数

縦弾性係数 N/mm2(kgf/mm2)
 207,000

(21,100)



比熱

比熱 J/(kg・℃)
20℃ 100℃ 200℃ 300℃ 400℃
481.4 489.8 540.0 552.6 627.9

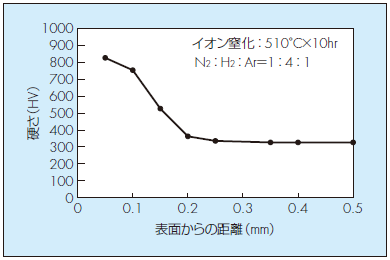

窒化特性

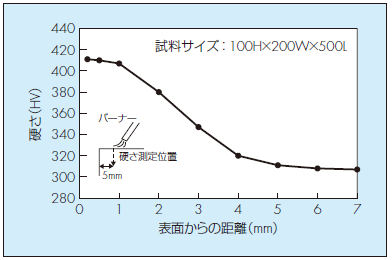

フレームハード性



PXA30の溶接性

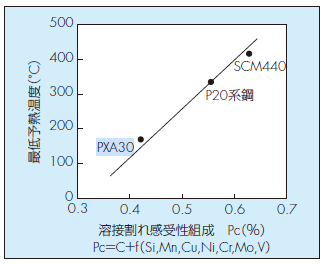

溶接割れ感受性

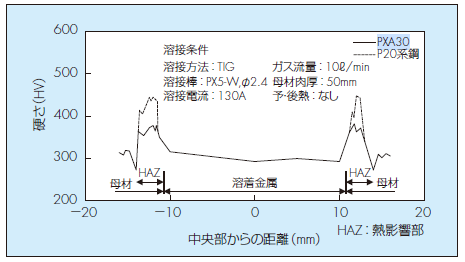

溶接熱影響部

双葉電子工業㈱「プレート総合カタログ レッドブック」 より 抜粋
