ARK1

特徴

被削性・研削性に優れたダイス鋼です。被削性・研削性は、SKS3と同等です。
熱処理条件はSKD11と同一で、焼入れ焼き戻しひずみもSKD11と同等です。

耐摩耗性、耐焼付き性はSKD11より劣りますがSKS3よりも優れています。
靭性に優れたダイス鋼です。

諸特性

機械的特性

採取方向	硬さHRC	0.2%耐力N/mm²(kgf/mm²)	引張強さN/mm²(kgf/mm²)	伸び％	絞り％	シャルビー衝撃値J/cm²(kgf・m/cm²)
L	60	1870 (190)	2060 (210)	1.0	1.0	50 (5.1)
T	60	―	1690 (172)	1.0	1.0	25 (2.5)

引張試験片：JIS 10号
衝撃試験片：10Rノッチ
衝撃試験温度：296K (23℃)

熱膨張係数

熱膨張係数　(×10⁻⁶/℃)
20～100℃	20～200℃
11.8	12.4

熱伝導率

熱膨張係数　(×10⁻⁶/℃)
20～100℃	20～200℃
11.8	12.4

熱伝導率

熱伝導率 W/(m・℃) (cal/cm・sec・℃)
20℃
29.5 (0.070)

硬さ：59HRC

縦弾性係数

縦弾性係数　　N/mm² （kgf/mm²)
20℃
208,000 (21,200)

密度

密度　kg/cm³
焼きなまし品（硬さ：212HRC）	熱処理品（硬さ：59HRC)
20℃	20℃
7.764	7.758

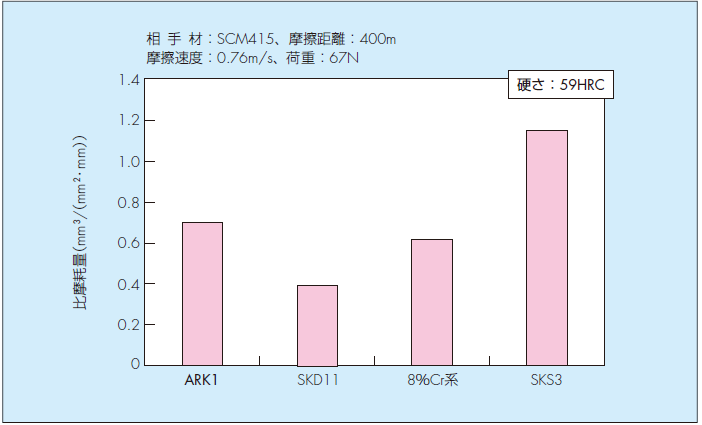

大越式摩耗試験

双葉電子工業㈱「プレート総合カタログ レッドブック」 より 抜粋

※機械的特性は、使用する機械、ビルド条件や測定条件によって異なることがあります。
