すぐに設計する

簡易設計・調達サービス

治具や加工付6Fプレートの設計・調達工数を大幅削減!
直感的に図面を作成して、即時に自動見積り。そのまま簡単発注で、最短3営業日で発送。

まずは設計してみる

現在、新型コロナウイルスの影響により、弊社からの回答納期より製品の実納期が遅くなる可能性がございます。
何卒、ご理解・ご了承のほどよろしくお願い申し上げます。

合理化治具や省力化治具を
手軽に調達したい

社内設備の調整用部品を
手軽に調達したい

煩雑な設計の工程を
効率化したい

早く、安く加工付プレートを
仕入れたい

簡易設計・調達サービスが解決!

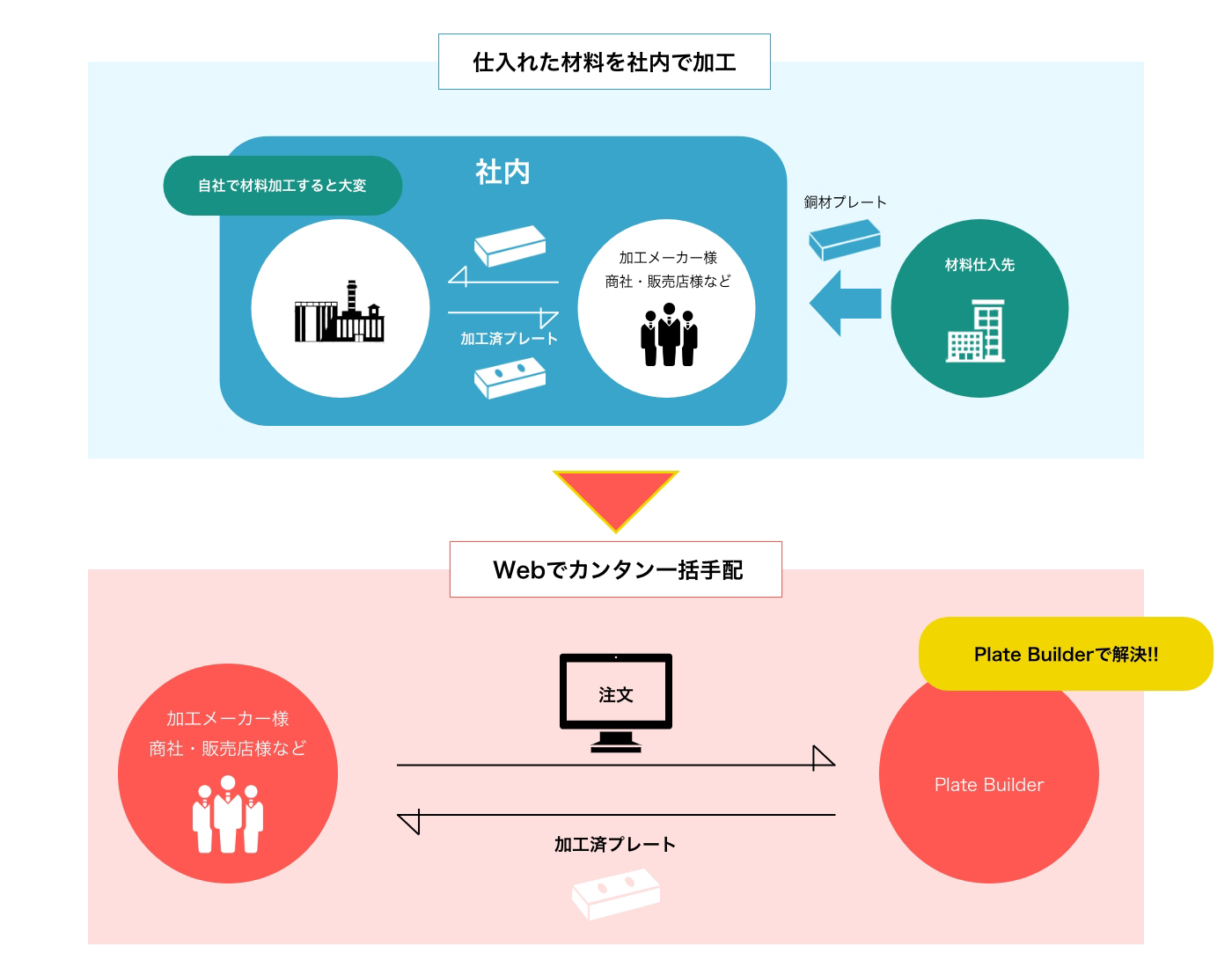

簡易設計・調達サービスとは

専門的な製図知識がなくても直感的に図面を作成できる!
必要な作業はWeb上での選択・入力だけ最短数分で手配図面の作成が完了します。
そのまま即時に自動見積りし、加工付6Fプレート簡単にご発注いただけます。

発注までの4STEP

  • 直感的に図面を作成
  • 即時に自動見積り
  • 同一内容で見積書発行
  • そのまま発注依頼
発注までのリードタイムを大幅削減

4つのメリット

設計ソフトが不要なWEB上での設計

図面が完成したら自動で見積結果を算出

そのまま発注で最短3営業日で発送

2次加工の負担を減らし本業に集中可能

装置治具 設計・製造事例

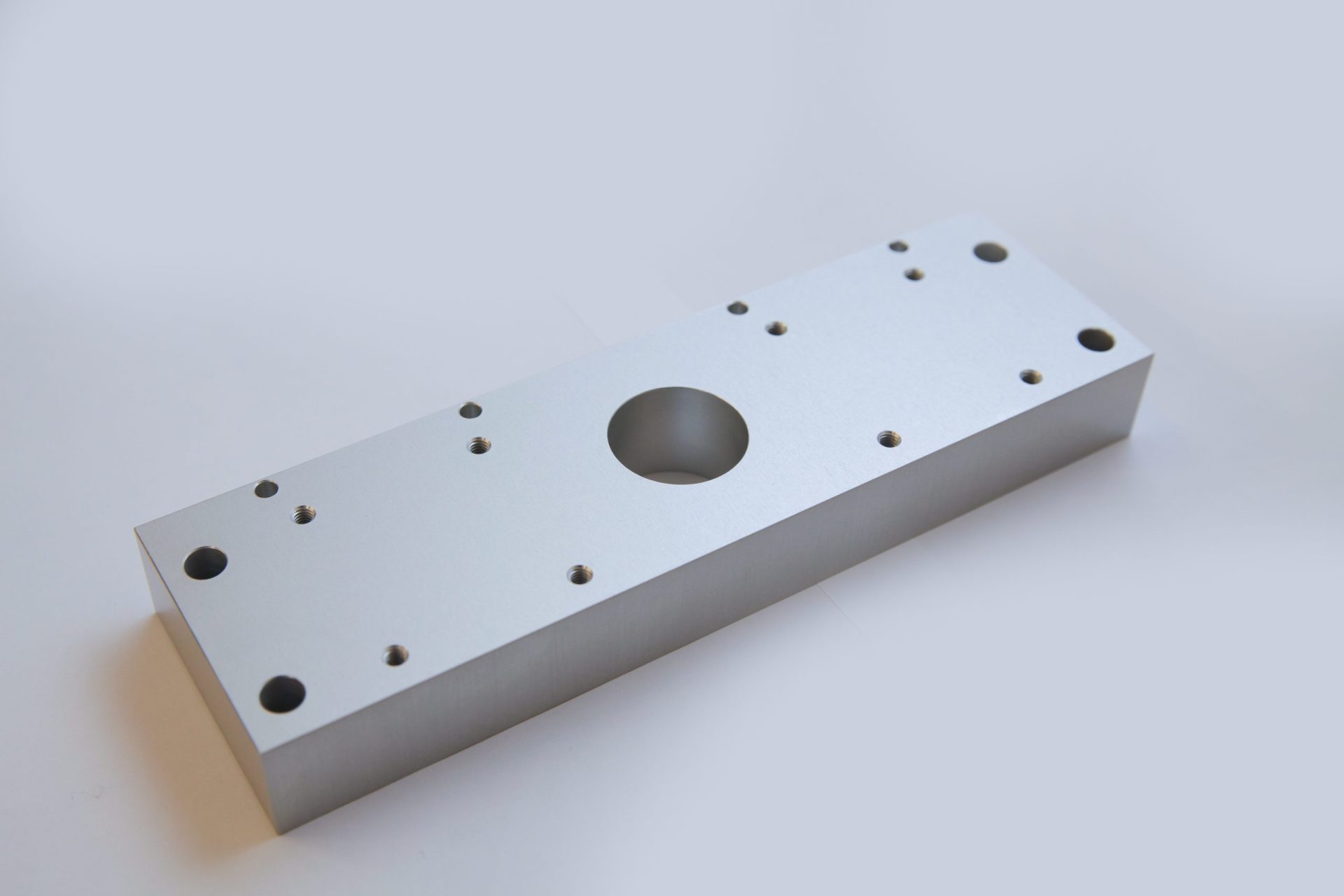

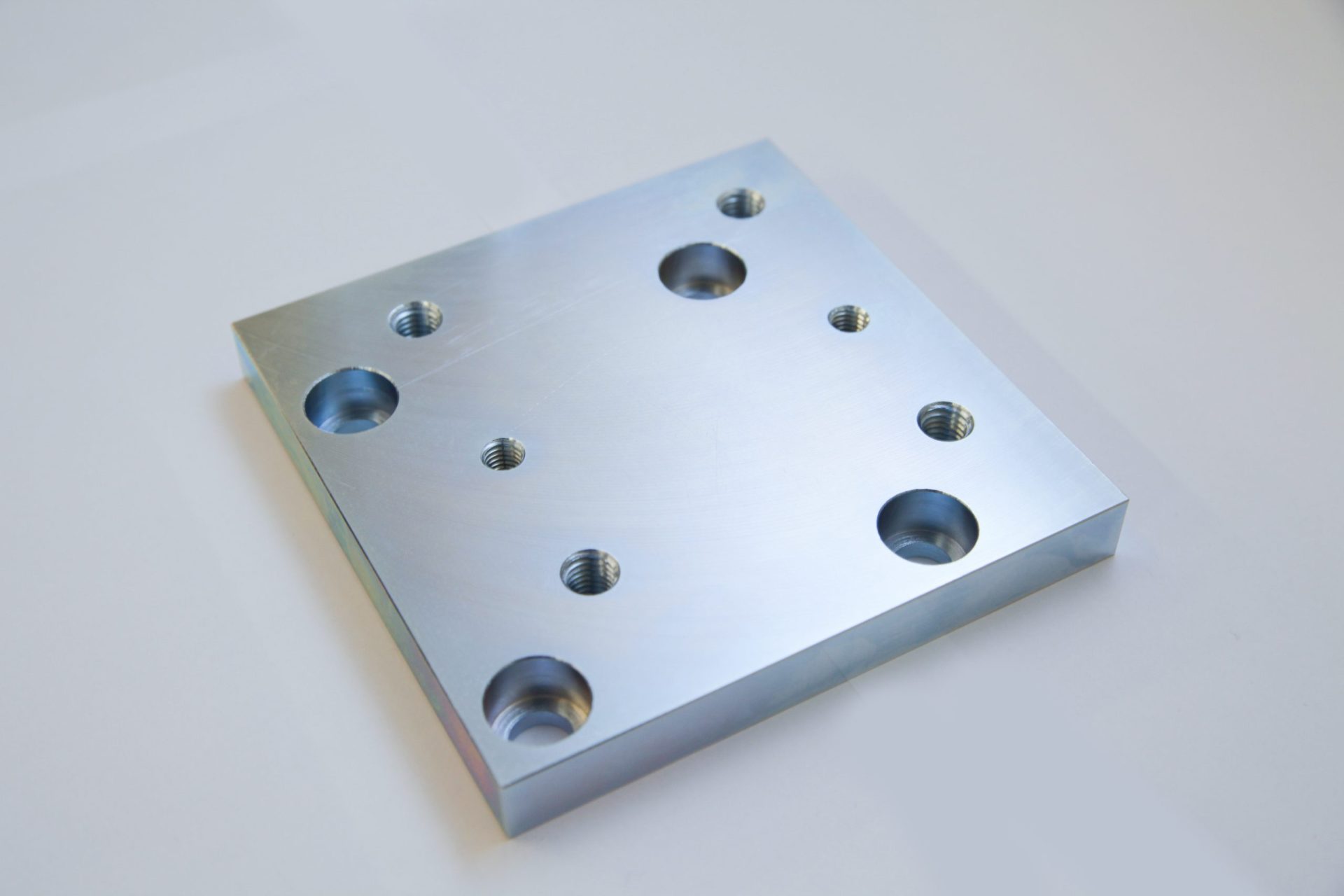

材質 A5052 サイズ 10x200x200
数量 3個 単価 ¥5,610
重量(1個) 1.072kg プレート全長公差 厚さ±0.05×幅±0.05×長さ±0.05
加工公差 一般公差 目安納期 4日目発送
使用対象製品 真空装置のガラス蓋加工機 用途 ガラス片を設置する台座
製品名 補助テーブル

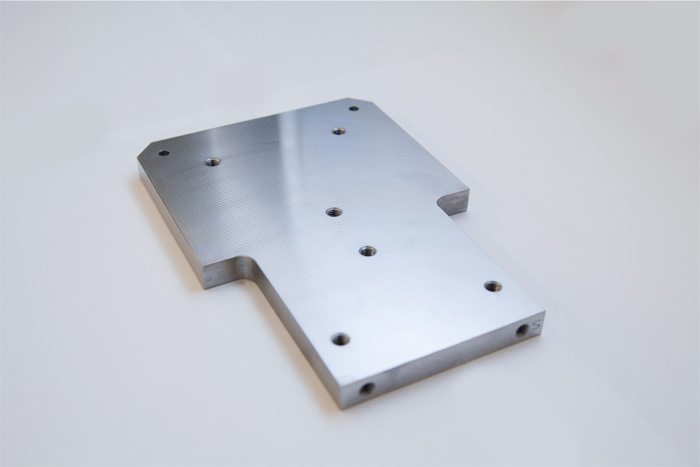

材質 SS400相当 サイズ 10x60x200
数量 3個 単価 ¥1,620
重量(1個) 0.942kg プレート全長公差 厚さ0〜+0.1×幅0〜+0.1×長さ0〜+0.1
加工公差 一般公差 目安納期 4日目発送
使用対象製品 真空装置のガラス蓋加工機 用途
製品名 ワーク高さ調整板

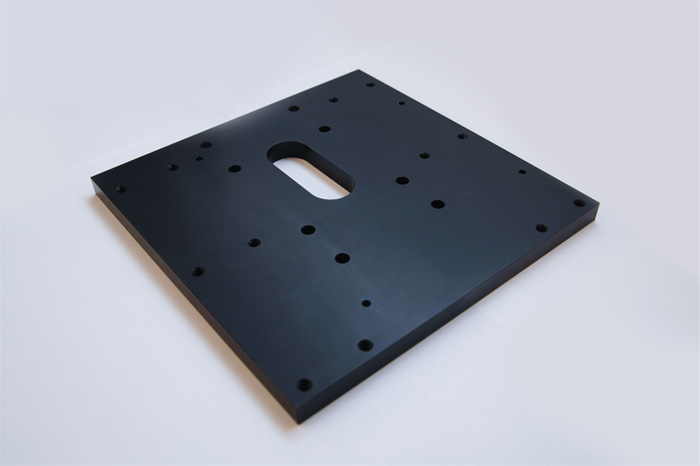

材質 A5052 サイズ 10x200x200
数量 1個 単価 ¥6,920
重量(1個) 1.072kg プレート全長公差 厚さ±0.05×幅±0.05×長さ±0.05
加工公差 一般公差 目安納期 4日目発送
使用対象製品 スライド台座(上) 用途
製品名 摺動式試験装置

材質 A5052 サイズ 20x200x200
数量 1個 単価 ¥8,700
重量(1個) 2.144kg プレート全長公差 厚さ±0.05×幅±0.05×長さ±0.05
加工公差 一般公差(一部穴公差有) 目安納期 4日目発送
使用対象製品 スライド台座(下) 用途
製品名 摺動式試験装置

材質 A5052 サイズ 25x50x150
数量 1個 単価 ¥4,410
重量(1個) 0.503kg プレート全長公差 厚さ±0.05×幅±0.05×長さ±0.05
加工公差 一般公差 目安納期 4日目発送
使用対象製品 固定治具 用途
製品名 摺動式試験装置

材質 A5052 サイズ 10x40x230
数量 5個 単価 ¥2,160
重量(1個) 0.247kg プレート全長公差 厚さ±0.05×幅±0.05×長さ±0.05
加工公差 一般公差 目安納期 4日目発送
使用対象製品 固定板 用途
製品名 回転部品性能試験機

材質 A5052 サイズ 10x60x130
数量 3個 単価 ¥2,860
重量(1個) 0.209kg プレート全長公差 厚さ±0.05×幅±0.05×長さ±0.05
加工公差 一般公差(一部穴公差有) 目安納期 4日目発送
使用対象製品 支え板 用途
製品名 試験装置

材質 A5052 サイズ 10x20x300
数量 3個 単価 ¥2,170
重量(1個) 0.161kg プレート全長公差 厚さ±0.05×幅±0.05×長さ±0.05
加工公差 一般公差(一部穴公差有) 目安納期 4日目発送
使用対象製品 長板押さえ板 用途
製品名 試験装置
安心・安全なセキュリティ
通信の暗号化
  • ①通信の暗号化
  • ・すべての通信をHTTPS(SSL)により暗号化
    ・SHA256による電子証明書を使用し高セキュアな通信を実現
セキュリティ認証規格
  • ②セキュリティ認証規格
  • ・多数のセキュリティ認証規格を取得したデータセンター
    ・患者のカルテ情報を保管できる規格『HIPAA』も取得
安心の情報流出施策
  • ③安心の情報流出対策
  • ・全ての工場と秘密保持契約を締結。
    ・工場の環境基準監査(RoHS)なども柔軟に対応
ISO27001(ISMS)取得済
  • ④ISO27001(ISMS)取得済
  • ・情報セキュリティの国際規格「ISO27001(ISMS)」を取得
    ・情報セキュリティに不可欠な要求事項を全て満たしていると外部監査機関により認証済

サービスの流れ

【お支払い方法】
  • ①毎月末締め翌月払い(銀行振込またはコンビニ払い)

    法人/個人事業主を対象とした掛け払いサービスです。
    請求書は、株式会社ネットプロテクションズからご購入の
    翌月第2営業日に発行されます。
    月額最大300万円までお取引可能です。
    請求書に記載されている銀行口座または、コンビニの払込票で
    お支払いください。
    ※銀行振込の際の振込手数料はお客様にてご負担ください。
    ※請求代行のため代金債権は同社へ譲渡されます。
    ※「NP掛け払い」につきましては下記からご確認いただけます。
    https://np-kakebarai.com/buy/
  • ②都度払い(銀行振込)
    ご請求日より7営業日以内に当社口座へのお振込となります。
    ご利用限度額・支払い残高5万円(商品代金、送料、消費税含む)までご利用いただけます。
    ただし、お支払い期限を超過する未払い代金がない場合に限ります。

対応範囲

6Fプレート材質
  • 一般構造用鋼(炭素鋼):SS400相当、S50C相当
  • アルミ合金: A2017、A5052、A7075
  • ステンレス鋼:SUS303、SUS304
最小、最大サイズ (mm) T5 x W10 x L20 〜 T50 x W250 x L300
加工種類 コーナーカット、通常面取り、特殊面取り、タップ
キリ穴、精度穴、ザグリ穴、ポケット円、切り欠き
標準発送日 3〜6営業日
※自動見積可能な最大個数は1図面20個までです。

6F金属プレート精度・規格

削り加工寸法の普通許容差 JIS B 0405(1991)抜粋

等級 基準寸法区分
記号 説明 0.5以上3以下 3を超え6以下 6を超え30以下 30を超え120以下 120を超え400以下
許容差
中級 ±0.1 ±0.1 ±0.2 ±0.3 ±0.5

面取り部分の長さ寸法に対する許容差

等級 基準寸法区分
記号 説明 0.5以上3以下 3を超え6以下 6を超えるもの
許容差
中級 ±0.2 ±0.5 ±1

角度寸法の許容差 JIS B 0405(1991)抜粋

等級 対象とする角度の短い方の辺の長さと区分
記号 説明 10以下 10を超え50以下 50を超え120以下 120を超え400以下
許容差
中級 ±1° ±30′ ±20′ ±10′

直角度の普通公差 JIS B 0419(1991)抜粋

等級 短い方の辺の呼び長さの区分
100以下 100を超え300以下 300を超え1000以下
直角度公差
0.4 0.6 0.8

真直度、平面度の普通公差 JIS B 0419(1991)抜粋

等級 呼ぶ長さ区分
10以下 10を超え30以下 30を超え100以下 100を超え300以下 300を超え1000以下
真直度公差及び平面度公差
0.05 0.1 0.2 0.4 0.6

SS400相当品/S50C相当品規格(6面フライス)

長さ(L)幅(W)の寸法許容差

寸法許容差(mm) L, W寸法
20以上200未満 200以上400未満
T寸法 5以上10未満 0 〜 + 0.1 0 〜 + 0.2
10以上15未満 0 〜 + 0.1 0 〜 + 0.2
15以上100以下 0 〜 + 0.1 0 〜 + 0.2

厚さの均一度

厚さ(T)の均一度 L,W寸法(mm)
100未満 0.02以下
100以上400以下 100mmにつき0.02以下

Tの両面平面度

Tの両面平面度 L, W寸法(mm)
100未満 100以上1500以下
T,寸法(mm) 5以上10未満 0.05以下 100mmにつき0.05以下
10以上15未満 0.04以下 100mmにつき0.04以下
15以上25未満 0.03以下 100mmにつき0.03以下
25以上40未満 0.02以下 100mmにつき0.02以下
40以上230未満 0.015以下 100mmにつき0.015以下

A2017/A5052/A7075規格(6面フライス)

長さ(L)の寸法許容差

寸法許容差(mm) L,寸法
指示なき場合の寸法許容差 指示可能な寸法許容差
長さ(L)600以下 長さ(L)600以下
T,寸法 3以上10未満 ±0.05 最小0.1
10以上12未満
12以上15未満 ±0.15 最小0.3
15以上50以下

厚さ(T)幅(W)の寸法許容差

寸法許容差(mm) L,寸法
指示なきの寸法許容差 指示可能な寸法許容差
長さ(L)600以下 長さ(L)600以下
T,寸法 3以上10未満 ±0.05 最小0.1
10以上15未満
15以上50未満

SUS303/SUS304規格(6面フライス)

長さ(L)幅(W)の寸法許容差

寸法許容差(mm) L,W寸法
指示なきの寸法許容差 指示可能な寸法許容差
Wが250以下かつLが500以下 Wが300以下またはLが500以下 Wが250以下かつLが500以下 Wが300以下またはLが500以下
T,寸法 3以上5未満 ±0.05 最小0.1
5以上10未満
10以上50以下 ±0.1 最小0.2

厚さ(T)の寸法許容差

寸法許容差(mm) W寸法
指示なきの寸法許容差 指示可能な寸法許容差
Wが250以下 Wが300以下 Wが250以下 Wが300以下
T,寸法 3以上5未満 ±0.1 最小0.2
5以上10未満 ±0.05 最小0.1
10以上50以下 ±0.1 最小0.2
