NAK55（プリハードン鋼）
NAK55は、納入時硬さ37〜43HRCのプラスチック金型用鋼材です。
NAK55の特徴
被削性が極めて良好（S53Cとほぼ同等で、SCM440より遙かに優れている）、また優れた鏡面みがき性により光沢が得られます。
その他、シボ加工性、溶接性に優れています。
NAK55は大同特殊鋼の商品名です。
プラスチック金型・プレス金型用鋼における同等品は以下の対照表をご参照ください。（双葉電子工業調べ）
プラスチック金型用鋼ブランド対照表
| 使用時の硬さ (HRC) | 相当規格 | 双葉規格品 | 材料メーカー | |||||
|---|---|---|---|---|---|---|---|---|
| 日立金属 | 大同特殊鋼 | 日本高周波鋼業 | 山陽特殊製鋼 | |||||
| JIS | AISI | DIN | ||||||
| 40 | 析出硬化系 | P21 | 快削 | HPM1 NAK55 | HPM1 | NAK55 | KAP65 | PCM40 |
プレス金型用鋼ブランド対照表
| 使用時の硬さ (HRC) | 相当規格 | 双葉規格品 | 材料メーカー | |||||
|---|---|---|---|---|---|---|---|---|
| 日立金属 | 大同特殊鋼 | 日本高周波鋼業 | 山陽特殊製鋼 | |||||
| JIS | AISI | DIN | ||||||
| 40 | 析出硬化系 | P21 | 快削 | NAK55 HPM1 | HPM1 | NAK55 | KAP65 | PCM40 |
NAK55の機械的性質
機械的特性
| 採取方向 | 0.2%耐力 N/mm2 (kgf/mm2) | 引張強さ N/mm2 (kgf/mm2) | 伸び ％ | 絞り ％ | シャルビー衝撃値 J/cm2 (kgf・m/cm2) |
|---|---|---|---|---|---|
| L | 981 (100) | 1255 (128) | 15 | 40 | 18 (1.8) |
| T | 981 (100) | 1275 (130) | 14 | 38 | 12 (1.2) |
引張試験片：JIS4号 衝撃試験片：2mmUノッチ 衝撃試験温度：293K(20℃)
熱膨張係数
| 熱膨張係数 10⁻⁶/℃ | ||
|---|---|---|
| 20～100℃ | 20～200℃ | 20～300℃ |
| 11.3 | 12.5 | 13.4 |
熱伝導率
| 熱伝導率 W/(m・℃) (cal/cm・sec・℃) | |||
|---|---|---|---|
| 20℃ | 100℃ | 200℃ | 300℃ |
| 38.9 (0.093) | 39.3 (0.094) | 41.9 (0.100) | 42.7 (0.102) |
縦弾性係数
| 縦弾性係数 N/mm2 (kgf/mm2) |
|---|
| 20℃ |
| 201,000 (20,500) |
密度
| 密度 g/cm2 |
|---|
| 20℃ |
| 7.80 |
比熱
| 比熱 J/(kg・℃) |
|---|
| 20℃ |
| 481 |
双葉電子工業㈱「プレート総合カタログ レッドブック」 より 抜粋

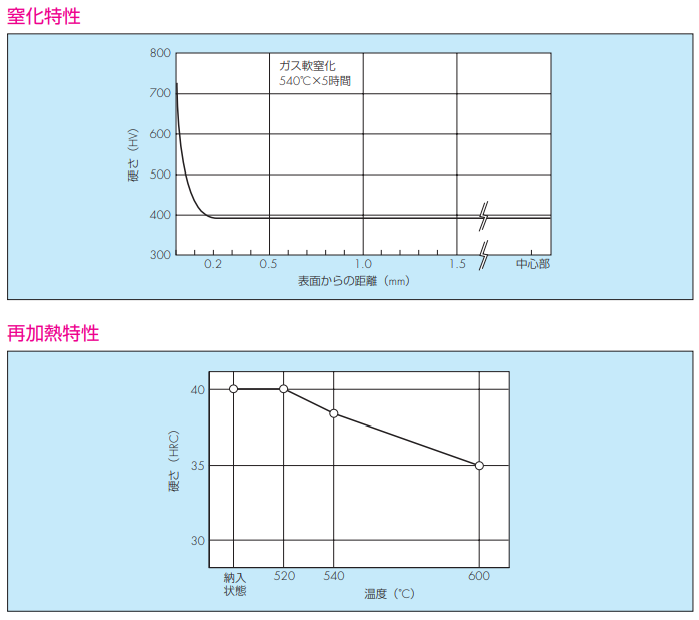

また、次のような窒化特性を有しています。
双葉電子工業㈱「プレート総合カタログ レッドブック」 より 抜粋
※機械的特性は、使用する機械、製造条件や測定条件によって異なります。
powered by
