STAVAX

ステンレス

優れた耐食性を有するマルテンサイト系ステンレス鋼です。



STAVAXの特徴

焼入焼戻しを施した状態で、非常に優れた鏡面性が得られます。非金属介在物が少なく、均質な組織を持つためシボ加工性が良好です。

STAVAXはウッデホルム社の商品名で、プラスチック金型用の鉄鋼材料として使用されています。

プラスチック金型における同等品は以下の対照表をご参照ください。(双葉電子工業調べ)



プラスチック金型用鋼ブランド対照表

使用時の硬さ 相当規格 双葉規格品 材料メーカー
JIS AISI DIN

(名称)

DIN

(材料番号)

日立金属 大同特殊鋼 ボーラーウッデホルム 不二越
52 SUS系

420J2

420 (X38Cr13) (1.4031) HPM38

STAVAX

HPM38 S-STAR

D-STAR

STAVAX

M333

PROVA-400



化学成分

(%)

C Si Mn Cr V
0.38 0.9 0.5 13.6 0.3



機械的性質

熱膨張係数

熱膨張係数 \(10^{-6}/℃\)
20~100℃ 20~200℃ 20~400℃
10.7 11.0 12.0



熱伝導率

熱伝導率 W/(m・℃)

(cal/cm・sec・℃)

20℃ 200℃ 400℃
16.0

(0.038)

20.0

(0.048)

24.0

(0.057)



熱弾性係数

熱弾性係数 \(N/mm^2\)

\((kgf/mm^2)\)

20℃ 100℃ 200℃ 300℃ 400℃
200,000

(20,400)

190,000

(19,400)

190,000

(19,400)

185,000

(18,900)

180,000

(18,400)



熱処理特性

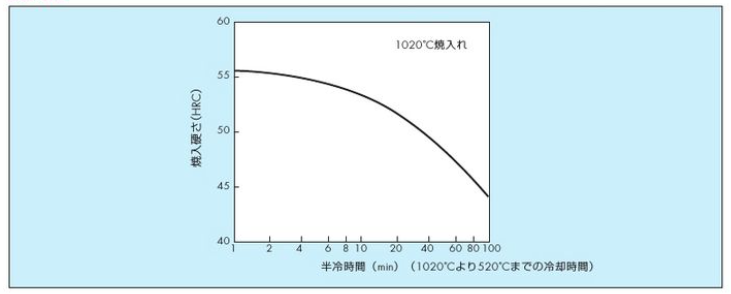

焼入性

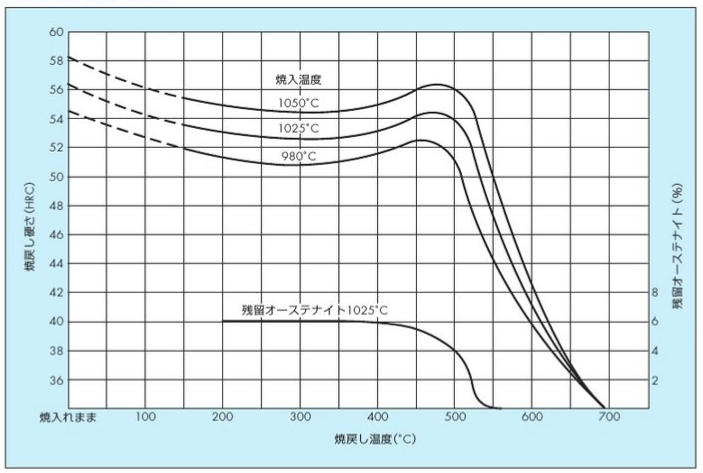

焼入焼戻し硬さ曲線

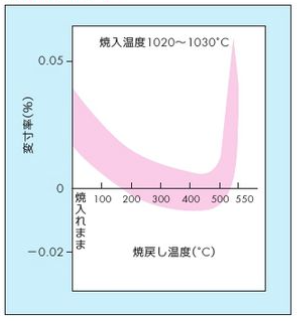

熱処理変寸率

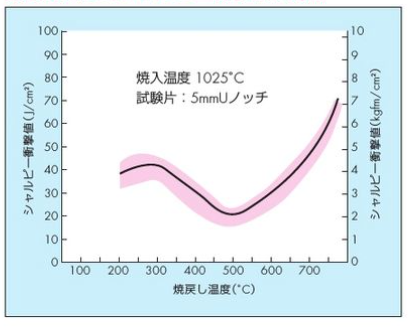

焼戻し温度とシャルビー衝撃値の関係

双葉電子工業㈱「プレート総合カタログ レッドブック」 より 抜粋

※機械的特性は、使用する機械、ビルド条件や測定条件によって異なることがあります。
