幾何公差　平面度

平面度の幾何公差指示に使用します。

記号：

平面度とは

部品表面の平らな面が、どれだけ平らなのかを指定します。

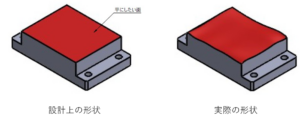

部品の設計時は平らな面を想定していても、製作した物は微細な反りや歪みなどがあり、完全な平らではありません。

ガスケット取付面や熱源と放熱部品の接触面など、表面を平らにして隙間を少なくしたい部品に対して反りや歪みの許容範囲を設定するために使用します。

※JISでは以下のように定義されています。

平面度とは，平面形体の幾何学的に正しい平面（以下，幾何学的平面という。）からの狂いの大きさをいう。

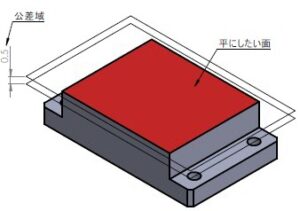

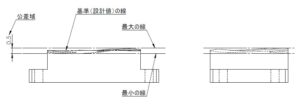

対象面の最も高い点と最も低い点を、公差域（数値）だけ離れた２面間の領域に入るように規制します。

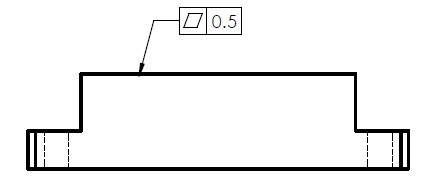

図面指示は下記になります。

公差記入枠に平面度の幾何公差記号と公差域の数値を記入して、規制したい面や寸法線、面からの引き出し線などで指示をします。
