補助記号 SRの使い方
補助記号 SRの使い方
球の半径の指示に使用します。
図面指示の仕方
対象形状の断面が球形である場合、寸法数値の前に寸法数値と同じ大きさで、球の半径記号SRを付けます。

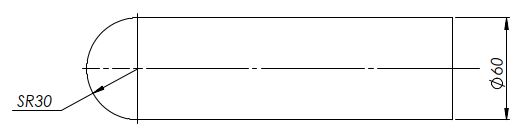

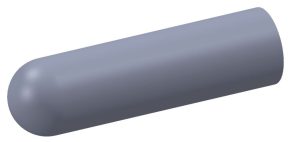

例:
JIS B 0001:2010より抜粋
球の半径の指示に使用します。
対象形状の断面が球形である場合、寸法数値の前に寸法数値と同じ大きさで、球の半径記号SRを付けます。

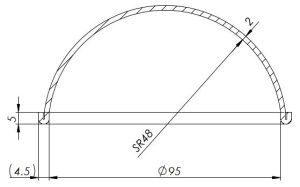

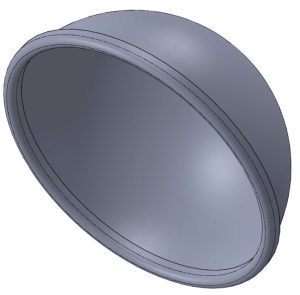

例:
JIS B 0001:2010より抜粋
