補助記号 -Rの使い方

半径の指示に使用します。



図面指示の仕方

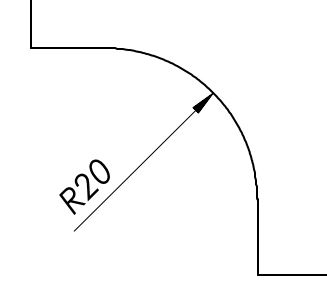

　寸法数値の前に寸法数値と同じ大きさで半径の記号Rを付けます。

　寸法線は、円弧の中心方向からひいて、円弧の線上に矢印をつけます。



　　　

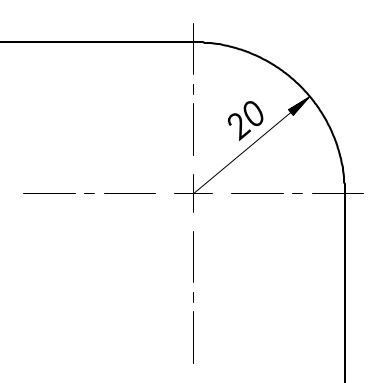

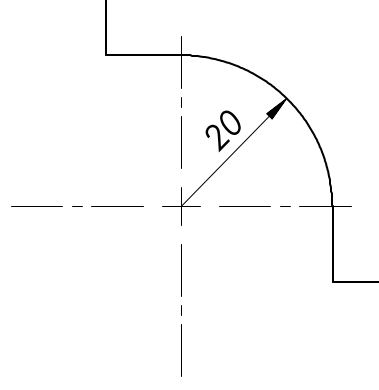

　寸法線を円弧の中心からひく場合は、記号Rを省略してもかまいません。

　中心位置がわかるように、中心線や黒丸などでその位置を示します。

　　　　　



　図面の尺度や対象の形状による問題など、上記画像のような記入が出来ない場合は、

下記のように記入します。

　　　　



　　

　　　

　

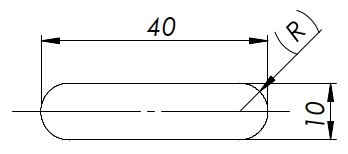

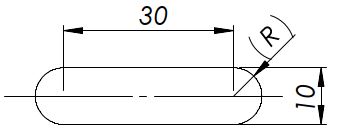

長孔などの加工方法で、半径の寸法が他の寸法から決定されるものは、寸法線と記号Rを付けることで円弧であることを示し、寸法数値は記入しなくてもかまいません。

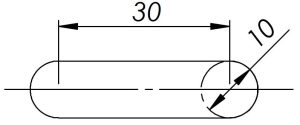

　逆に、円弧の寸法を指定して幅の寸法を省略してもかまいません。

JIS B 0001:2010より抜粋
