穴の深さを指示します。



図面指示の仕方

貫通ではない穴の深さを指示するときは、穴の径を指示する寸法数値の後に、寸法数値と同じ大きさで記号と深さの寸法数値を記入します。

ドリルやリーマの先端の形状は含まずに、ストレートの円筒部の深さを指示します。



深さが10mmの穴の場合

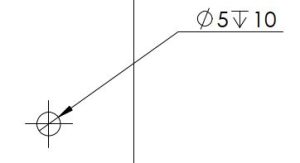

下記のように記入します
