幾何公差　傾斜度

傾斜度の幾何公差指示に使用します。

記号：

傾斜度とは

部品のある面又は直線（基準にする面）に対する直角以外の角度が、どの程度正確かを表す姿勢偏差の幾何公差です。

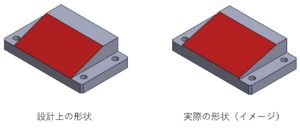

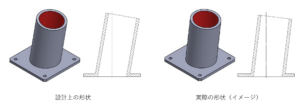

平行や直角ではない角度を付けた形状を設計した場合、設計値通りの正確な角度に加工することは難しく、ある程度ズレた角度が付いてしまいます。

光軸部品の角度調整のような微調整が必要な機構部や、配管のパイプのような、角度を付けることで正常に機能する機械の設計をする場合、どの程度まで角度がズレても問題なく機能する範囲を設定します。

※JISでは以下のように定義されています。

傾斜度とは，データム直線又はデータム平面に対して理論的に正確な角度をもつ幾何学的直線又は幾何学的平面からの理論的に正確な角度をもつべき直線形体又は平面形体の狂いの大きさをいう。

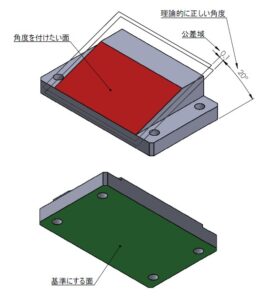

データム面から指定の角度を付けた形状を基準とした、公差域（数値）だけ離れた２面間の領域に入るように規制します。

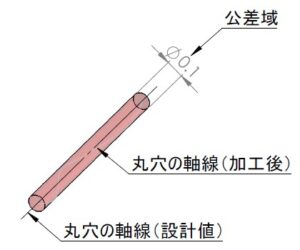

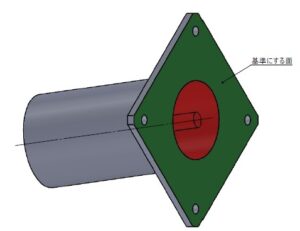

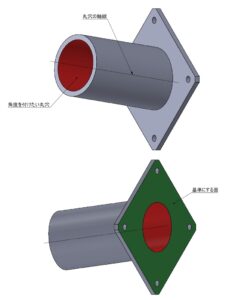

丸穴（軸）の場合は、円筒形の公差域に収まるように指示をします

※理論的に正しい角度とは

設計上の寸法値（図面指示した寸法値）のことを言います。一般公差からも除外されます。

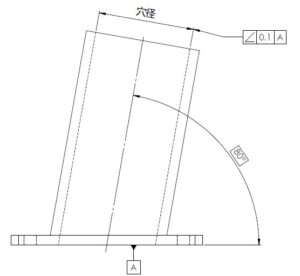

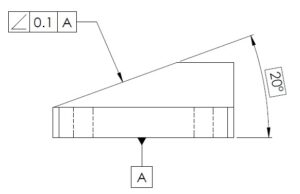

図面指示は下記になります。

基準となる面や線などの形状からデータムを引き出し線で指示をします。公差記入枠に平面度の幾何公差記号と公差域の数値、データム記号を記入して、規制したい面や寸法線、面からの引き出し線などで指示をします。
