【ねじ・ボルト】ねじの規格-メートルねじ

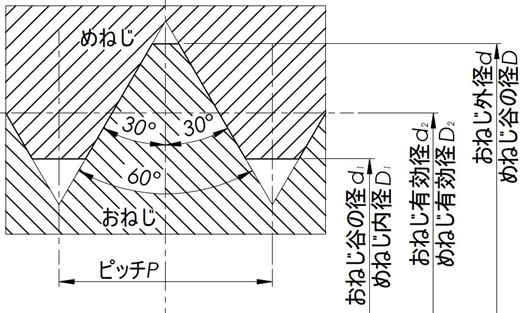

ねじの呼び

メートル並目ねじの基準寸法

メートル細目ねじの基準寸法

1欄

2欄

3欄

付属書

ピッチP

めねじ

ピッチP

めねじ

谷の径D

有効径D2

内径D1

谷の径D

有効径D2

内径D1

おねじ

おねじ

外径d

有効径d2

谷の径d1

外径d

有効径d2

谷の径d1

M1







0.25

1

0.838

0.729

0.2

1

0.87

0.783



M1.1





0.25

1.1

0.938

0.829

0.2

1.1

0.97

0.883

M1.2





0.25

1.2

1.038

0.929

0.2

1.2

1.07

0.983



M1.4



0.3

1.4

1.205

1.075

0.2

1.4

1.27

1.183

M1.6







0.35

1.6

1.373

1.221

0.2

1.6

1.47

1.383







M1.7

0.35

1.7

1.473

1.321



M1.8





0.35

1.8

1.573

1.421

0.2

1.8

1.67

1.583

M2







0.4

2

1.74

1.567

0.25

2

1.838

1.729



M2.2





0.45

2.2

1.908

1.713

0.25

2.2

2.038

1.929







M2.3

0.4

2.3

2.04

1.867

M2.5







0.45

2.5

2.208

2.013

0.35

2.5

2.273

2.121





M2.6

0.45

2.6

2.308

2.113

M3





0.5

3

2.675

2.459

0.35

3

2.773

2.621



M3.5





0.6

3.5

3.11

2.85

0.35

3.5

3.273

3.121

M4





0.7

4

3.545

3.242

0.5

4

3.675

3.459



M4.5



0.75

4.5

4.013

3.688

0.5

4.5

4.175

3.959

M5







0.8

5

4.48

4.134

0.5

5

4.675

4.459

M6







1

6

5.35

4.917

0.75

6

5.513

5.188





M7



1

7

6.35

5.917

0.75

7

6.513

6.188

M8







1.25

8

7.188

6.647

1

8

7.35

6.917





M9



1.25

9

8.188

7.647

1

9

8.35

7.917

M10







1.5

10

9.026

8.376

1.25

10

9.188

8.647





M11



1.5

11

10.026

9.376

1

11

10.35

9.917

M12





1.75

12

10.863

10.106

1.25

12

11.188

10.647



M14



2

14

12.701

11.835

1.5

14

13.026

12.376

M16







2

16

14.701

13.835

1.5

16

15.026

14.376



M18



2.5

18

16.376

15.294

1.5

18

17.026

16.376

M20





2.5

20

18.376

17.294

1.5

20

19.026

18.376



M22





2.5

22

20.376

19.294

1.5

22

21.026

20.376

M24





3

24

22.051

20.752

2

24

22.701

21.835



M27



3

27

25.051

23.752

2

27

25.701

24.835

M30







3.5

30

27.727

26.211

2

30

28.701

27.835



M33



3.5

33

30.727

29.211

2

33

31.701

30.835

M36





4

36

33.402

31.67

3

36

34.051

32.752



M39





4

39

36.402

34.67

3

39

37.051

35.752

M42





4.5

42

39.077

37.129

4

42

39.402

37.67



M45



4.5

45

42.077

40.129

4

45

42.402

40.67

M48







5

48

44.752

42.587

4

48

45.402

43.67



M52



5

52

48.752

46.587

4

52

49.402

47.67

M56





5.5

56

52.428

50.046

4

56

53.402

51.67



M60





5.5

60

56.428

54.046

4

60

57.402

55.67

M64





6

64

60.103

57.505

4

64

61.402

59.67



M68



6

68

64.103

61.505

4

68

65.402

63.67



呼び系の1欄、2欄について

JIS規格で下記のように規定されています。

「1欄を優先的に 必要に応じて2欄 3欄 付属書の順に選ぶ」

 1欄は一般的にも広く使用されており、量販店などでも販売されていることが多く、入手性が良いので、理由が無ければここから選定します。

 他の欄は、スキマの問題や太さの問題など、やむを得ない理由があり、1欄のねじが使用出来ない状況の場合に使用します。

 その場合は販売していないことや、そもそも製造していないこともあるので、設計の段階で確実に入手できるか確認してから使用しましょう。
