【機械設計の基礎】溶接記号の書き方

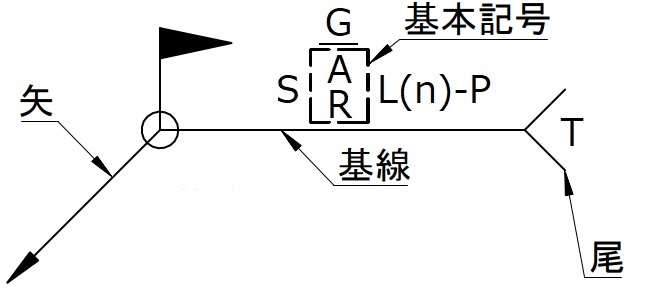

溶接の説明線は、溶接箇所に溶接施工内容の記号を表示するために用いるものです。

矢と基線及び尾の３要素で構成されおり、尾は特記事項など必要が無ければ省略できます。

また、基本記号の位置で、矢で指定した側と溶接する側を指示します。

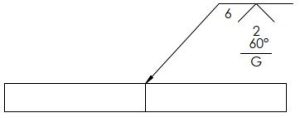

溶接する側が矢の側または手前側のとき

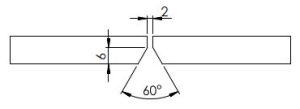

例：V形開先　開先深さ：6mm　開先角度：60°　ルート間隔：2mm

　　表面形状：平ら　グラインダー仕上げ

　

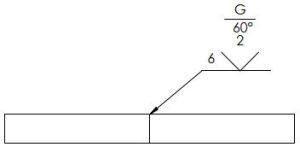

溶接する側が矢の反対側または向こう側のとき

例：V形開先　開先深さ：6mm　開先角度：60°　ルート間隔：2mm

　　表面形状：平ら　グラインダー仕上げ

　



溶接施工内容の記号例

Ｓ：溶接部の断面寸法	Ｌ（ｎ）－Ｐ：断続溶接などで使用される
Ｒ：ルート間隔	Ｌ：溶接長さや溝長さ
Ａ：開先角度	ｎ：溶接の数
－：溶接部の表面形状	Ｐ：溶接間のピッチ
Ｇ：溶接部の仕上げ方法
Ｔ：特別指示事項



JIS Z 3021より抜粋
