【設計実務】図面の書き方　断面図について

１．断面図とは

断面図とは、部品・組立図面の任意の位置で仮想的に切断し、その切断面及び内部形状を図面上に

表した図です。

メリット

　・穴や溝などの内部形状が分かりやすくなる

　・隠れ線が被ることでの寸法ミスや読み取りミスによる、形状間違いの発生や検査での

　　見逃し防止

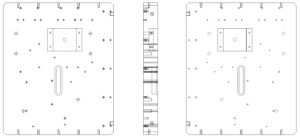

使用例：隠れ線が被っていて見難い場合

裏面からの加工形状が、他の形状の隠れ線と被って見難くなっている

断面図にすることで、形状が明確になった

２．断面図の共通ルール

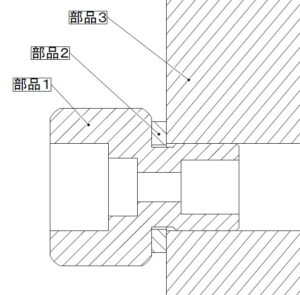

①断面の表記

・切断面は必要に応じてハッチングを行う（およそ45°の線を等間隔で引く）

・同一部品は同様の角度・間隔に統一する

・隣接する他の部品はハッチングの角度及び間隔を変える

・断面図には、部品奥の隠れ線を記入しない

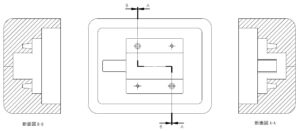

②切断線

・部品の切断する位置を指示するための線です

・線種は細い一点鎖線を使用し、線の両端や曲げの位置には太い実線を使用します

・切断する視点（見る方向）は、線の両端に付けた矢印の向きで指示します

・矢印の近くに、記号（アルファベットなど）を表記します

・断面図の近くに、切断線と対応した記号を【X-X】の形式で表記します

３．断面図の種類

よく使われる断面図を紹介します

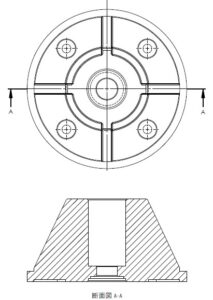

① 全断面図

対象とする部品全体を切断した断面図

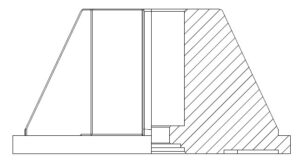

② 片側断面図

上下や左右が対称の部品を、中心線を境界として半分だけ切断した断面図

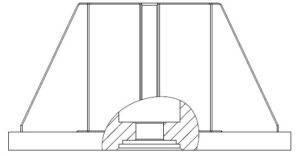

③部分断面図

必要な部分だけを切り取るように切断する断面図

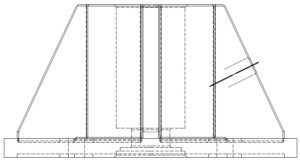

④回転断面図

断面形状をその場で回転させて、延長線上や切断カ所に重ねて描く断面図。

４．断面にしないもの

原則として、以下の部品は切断されていてもハッチングしません。

①ねじ類（ボルト・ナット）

②ピン

③シャフト

④リベット

⑤軸（※軸方向に切った場合）
